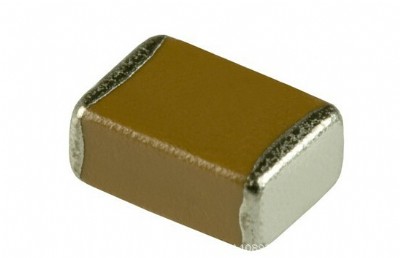

電容器特點及應用

特點l

1、尺寸規格系列化，適用于混合集成電路或印刷電路的表面貼裝元件；

2、具有高 q 值、低 esr、可靠性高的特點；

3、損耗低，電容量穩定性高、工作頻率高；

4、適用于各類設備中的高頻電路、vhf-微波段、射頻及放大電路中；

主要性能指標

1、溫度系數：c0g：0±30ppm/℃

2、電容量漂移：不超過±0.2％或±0.05pf，取較大者。 l

3、品質因數（q 值）：頻率為 1mhz/1khz 時大于 2,000 l

4、絕緣電阻：在 20℃下：≥100000mω l

5、工作溫度：-55～125

性能參數：

材質npo(cog).x7r.x5r.y5v

容量0.1pf-100pf-1nf-1uf-100uf

電壓6.3v-100v-1kv-2kv-5kv

封裝0201-0805-1206-1812-2225

工作溫度范圍: -55～125℃

額定電壓: 100vdc～3000vdc

溫度特性: npo:≤±30ppm/℃,-55～125℃（eia：class i）

x7r:≤±15％,-55～125℃（eia：class ii）

容量范圍: npo:2pf to 100nf;x7r:150pf to 2.2uf

損失角正切(tanδ): npo:q≥1000；x7r:d.f.≤2.5％

絕緣電阻: 10gω 或 500/c ω 取兩者最小值

老化速率: npo:1％;x7r:2.5％ 一個decade時間

介質電耐電壓： 100v ≤ v ＜500v  :200％

額定電壓 ：500v ≤ v ＜1000v :150％
