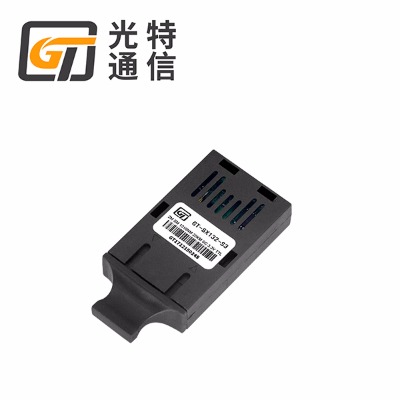

0-2mb/s 單模雙纖光收發一體模塊

0-2m/s ttl single mode duplex fibers optical transceiver

v 特點：

● sc/fc/st或尾纖型光接口,單模雙纖收發一體光模塊

● +3.3v /+5v供電

● 接口電平兼容標準ttl電平和cmos電平

● 標準1×9管腳封裝

● 發射器件可選用1310nm fp ld

● 極低功耗設計,滿足特殊要求

● 傳輸速率低至直流,上限速率可選,最高可達2mb/s

v feature：

● sc/fc/st receptacle optical interface***pigtail optical interface

● single-mode duplex fibers optical transceiver

● standard +3.3v/***+5v power supply

● standard ttl data output with signal detect indication, compatible with cmos level

● standard1×9 package

● transmit as mqw 1310nm fp ld

● super low power consumption, applied to some special requirement

● optional transmission bit rate with down to 0bps***up to 2mbps

v 應用：

●適用于2mb/s以下的電力控制和工業控制的rs232、rs485等光電轉換設備。

v application：

● applied to rs232、rs485 optical-electrical converter for electric power control***industrial control with bit rate up to 2mbps

v 參數：參數

parameter條件

condition最小

min典型

typ最大

max工作波長wavelength （nm）1310nm127013101360電源電壓

power supply（v）vcc3.1353.33.4654.7555.25信號電平

signal levelttl 0~4.0 lvttl 0~3.0 消光比extinction ratio  (db)ex10  發送電流

current of transmitter sectionvcc=5v  15vcc=3.3v15接收電流

current of receiver sectionvcc=5v  2vcc=3.3v2

v 速率、激光器、模式及波長、發射功率、靈敏度與傳輸距離

速率

data rate激光器

ld模式及波長

wavelength***mode輸出平均光功率p0（dbm）靈敏度

sensitivity（dbm）傳輸距離

reach500kb/s1310nm fpsm 1310nm≥-8≤-2020km1mb/s1310nm fpsm 1310nm≥-8≤-2020km2mb/s1310nm fpsm 1310nm≥-8≤-1620km10mb/s1310nm fpsm 1310nm≥-8≤-1620km

v 極限值

工作溫度

operating temperature（℃）0～＋70 （商業級）

commercial level引線焊接溫度

lead soldering temperature（℃）<260-40~+85 （工業級）

industrial level儲存溫度

storage temperature（℃）－40～＋85引線焊接時間

soldering duration（sec）<10

v 管腳定義

管腳

pin管腳名稱

name電平

level說明

deｓｃｒｉｐｔion1gndr 接收部分接地腳signal ground for receiver2rdttl/lvttl接收部分數據輸出data output of receiver section3nc 不接no connect4sdttl/lvttl接收部分無光告警。

signal detect5vccr 接收部分正電源

power supply for receiver6vcct 發送部分正電源

power supply for transmitter7nc 不接no connect8tdttl/lvttl發送部分數據輸入data input of transmitter section9gndt 發送部分接地腳signal ground for transmitter

v 頂視圖

v 接口電路
