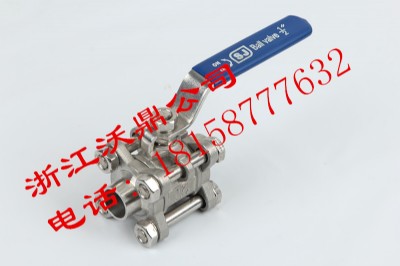

三片式衛生級短焊接式全包球閥產品簡介：
三片式衛生級短焊接式全包球閥的閥體鑄造采用先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
三片式衛生級短焊接式全包球閥適用介質：
適用于水、蒸汽、油品、硝酸 、醋酸 等多種介質。
三片式衛生級短焊接式全包球閥產品規范：
設計規范 |
結構長度 |
連接方式 |
實驗與檢驗 |
產品標識 |
供貨規范 |
gb12224 、gb/t12237 |
gb/t12221 |
bsp、 bspt |
jb/t9092 |
gb/t12220 |
jb/t7928 |
api6d 、asme b16.34 |
ansi b16.10 |
npt、nptf |
api598 |
mss sp-25 |
api608 |
三片式衛生級短焊接式全包球閥材料列表：
零件名稱 |
材料 |
零件名稱 |
材料 |
閥體 |
cf8m/cf8 |
螺母 |
a2-70 |
球體 |
316/304 |
螺栓 |
a2-70 |
閥蓋 |
cf8m/cf8 |
壓蓋 |
316/304 |
密封圈 |
ptfe |
閥桿 |
316/304 |
止推墊圈 |
ptfe |
彈簧墊圈 |
ss |
體蓋墊圈 |
ptfe |
螺母 |
a2-70 |
填料 |
ptfe |
手柄 |
ss |
彈簧墊圈 |
ss |
手柄套 |
三片式衛生級短焊接式全包球閥連接尺寸：
nps |
dn |
d |
l |
h |
e |
w |
1/4″ |
6 |
11.6 |
68.5 |
54 |
23 |
98 |
3/8″ |
10 |
12.5 |
68.5 |
54 |
23 |
98 |
1/2″ |
15 |
15 |
73 |
58.5 |
27 |
105 |
3/4″ |
20 |
20 |
84 |
65.5 |
33 |
120 |
1″ |
25 |
25 |
90.5 |
74 |
40 |
150 |
1¼″ |
32 |
32 |
112 |
90 |
49 |
160 |
1½″ |
40 |
38 |
120 |
96 |
55 |
180 |
2″ |
50 |
50 |
146.8 |
104.7 |
67.6 |
180 |
2½″ |
65 |
65 |
173.5 |
122 |
84.6 |
250 |
3″ |
80 |
80 |
205.2 |
128 |
100 |
250 |
4″ |
100 |
100 |
267 |
156 |
129 |
286 |
