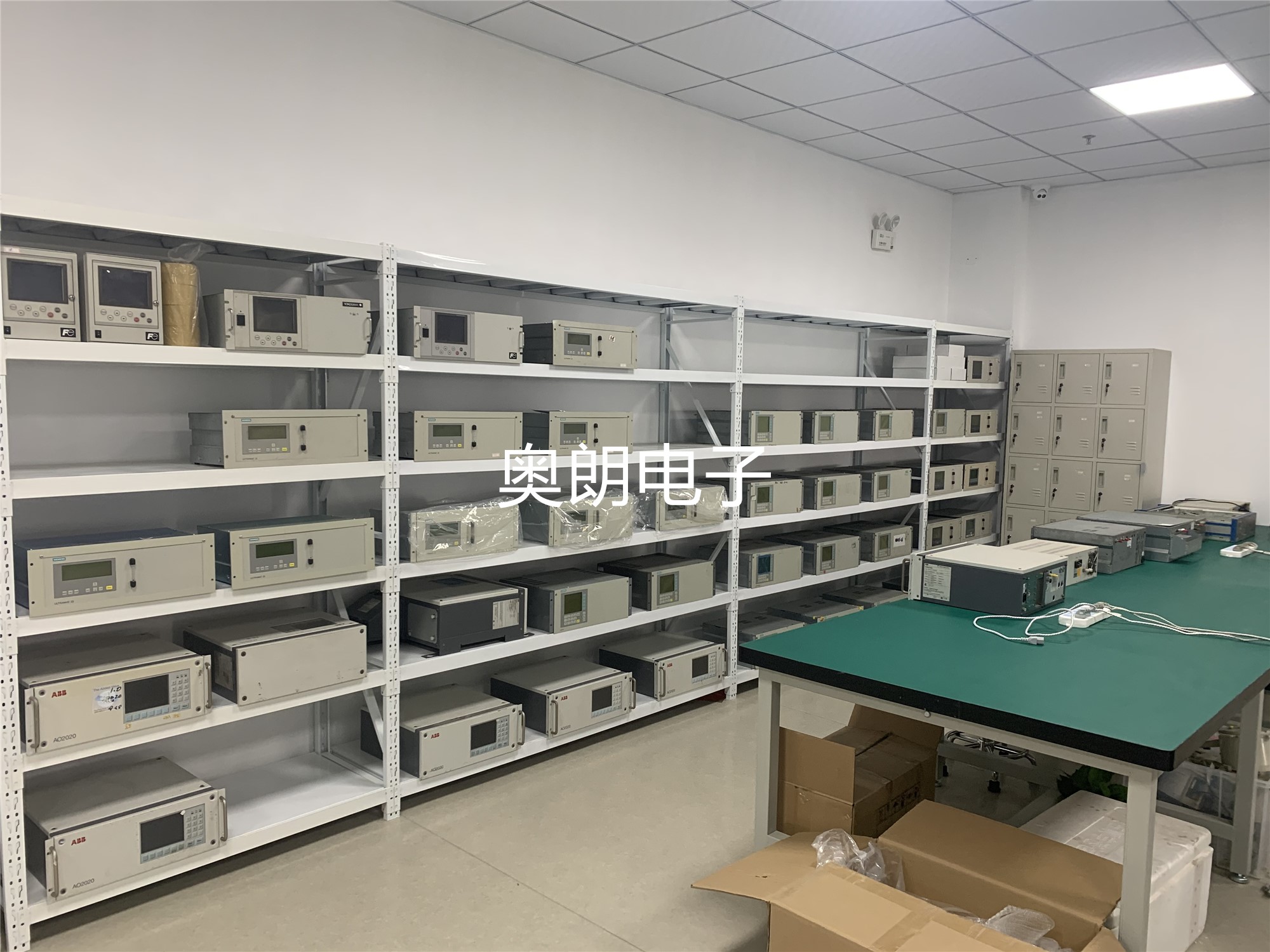

本公司提供西門子ultramat23/ultramat6/ultramat/oxymat6/calomat6、abb el3020/el3040/el3060/ao2020/ao2040、西克s710/sidor、雪迪龍model1080、中綠zl1011分析儀維修,終端維修商,維修周期短,維修時間1~2個工作日,收費低,修不好不收費,針對新客戶可以修完先使用,滿意后手工費一個月后再付款。目前已成功修復3000+臺,維修技術扎實。歡迎新老客戶來我公司實地考察。

以下為calomat6相關說明：

（一）安 全信息

警告 你必需要遵守以下的信息和警告！

• 電氣安 全 此分析儀的內部特定部件帶有危險電壓,所以在分析 儀開啟之前,外殼必須要被關好和接地。如果不遵守 這些規定,就可能會導致工作人員的死亡、受傷和 （或者）財產的損失。也可參閱2.4節。

氣路的材質 不能向分析儀中通入破壞性氣體,尤其是那些令潮濕 部件的材質無法抵抗其破壞的氣體。

機架的吹掃 由于樣氣路存在泄漏, 這就導致技術數據中有限制濃 度的可燃性組分可能會從樣氣路中釋放出來。 對于 calomat 6e架裝式分析儀,如果機架位于自然通風 的環境中,那么就可以不對它進行吹掃（見tü v sü ddeutschland（南德技術檢查機構）中的報告bbneg/01 gr03x）。在使用有毒樣氣時,只在一個有限 的范圍內才可考慮不對機架進行吹掃。此時,_大_臨 界極限值必需要被作為判斷是否要進行吹掃的 基準。 對于 calomat 6e壁掛式分析儀,只要樣氣路存在 泄漏,那么就必需要對機架進行吹掃,并且吹掃氣的 流量應該大_約為 1 l/min。 只有在通入到分析儀中的 有毒氣體或者氣體混合物低于_低爆炸極限 時,才可以不對機架進行吹掃。被吹掃出的氣體必須 要用合適的設備收集,并要通過一個排氣管道以對環 境無污染的形式排出。

可燃性樣氣 對于達到溫度等級 t3 的可燃性氣體或者氣體混合物, 只有在它們不可爆炸或者爆炸只會瞬時發生的情況下 才可通入到分析儀中（可見 tü v sü ddeutschland（南 德技術檢查機構）中的報告 bb-neg/01 gr03x）。 對于偶然會爆炸的樣氣,樣氣入口處和出口處必需要 安 裝火焰隔離器。不可以使用經常性或者性爆炸 氣體混合物。

!

calomat 6 說明手冊 a5e00116455-03

12

警告 你必需要遵守以下的信息和警告！

• 防爆防護 只有遵守了特殊的防護措施 ,calomat 6e才可用于潛在爆炸環境中。必需要向負責任的防暴權威機構闡明這些防護措施。根據eg94/9 (atex 100)而制定的一致考核型證書對calomat 6f也是適用的,遵守其中的規定可以確保讓儀器使用于zone1或者zone2的潛在爆炸環境中（儀器類型ii3g,ii2/3g或者ii2g）。要遵守證書中所規定的特殊情況。

責任在儀器調試之后,所有的責任就落到儀器所有者手中了。

應用 calomat 6 氣體分析儀主要運于二元氣 體或類似二元氣體混合物中h2  或者he的定 量分析。 如果其它氣體的熱導率同體系中殘余氣體 的熱導率具有很明顯的區別時,那么這些 氣體的濃度也可以被測量。 calomat 6是根據不同氣體具有不同熱 導率來測量的。它是利用一個微機械制造 的硅傳感器來工作的,該傳感器的一個重 要特征就是響應時間 t90 非常短。

（二）應用實例

•  純氣體監測（ar中0 ...1 ％ 的h2 ）

•  保護氣監測（n2中0 ...1 ％的 h2）

•  氫氣監測（ar中0 ...25 ％ 的h2 ）

•  合成氣體監測（n2中0 ...25 ％ 的h2）

• 氣體生產： n2中0 ...2 ％的 he o2 中0 ... 10 ％的 ar

• 化工應用,例如： nh3中0 ... 2 ％的 h2 n2中50 ...70 ％ 的h2

• 木材氣化（co/co2/ch4中0 ... 30 ％ 的 h2）

• 高爐氣體（co/co2/ch4/n2 中0 ... 5 ％的 h2）

• 酸 性轉爐氣（co/co2 中0 ... 20 ％ 的 h2 ）

（三）主要特性

• 四個可自由參數化的量程,均帶有抑制零 點；所有的量程都是線性的

• 可以獲得非常小的量程（可達1％ h2,帶有 抑制零點：95 -100 ％ h2）

• 一個電氣隔離模擬量輸出0/2/4 - 20 ma

• 自動切換量程或者手動選擇量程；也可以 進行遙控切換量程

• 在標定過程中可以保存測量值

• 時間常數在較寬范圍內可以選擇（靜態/動 態噪音抑制）；例如,分析儀響應時間可以 滿足特定需求的要求

• 使用namur推薦的基于菜單化操作（交 互模式）,使操作簡單化

• 響應時間短

• 長時間漂移小

• 兩個操作等級各具有不同的授權密碼以避 免無意或其它無相關權限人員的輸入

• 可以連接外部壓力傳感器來校正生產氣體的壓力波動

• 可參數化自動量程標定 • profibus-dp/-pa

• 客戶-特定型成為可能,例如：- 客戶驗收 - 標簽 - 遷移記錄

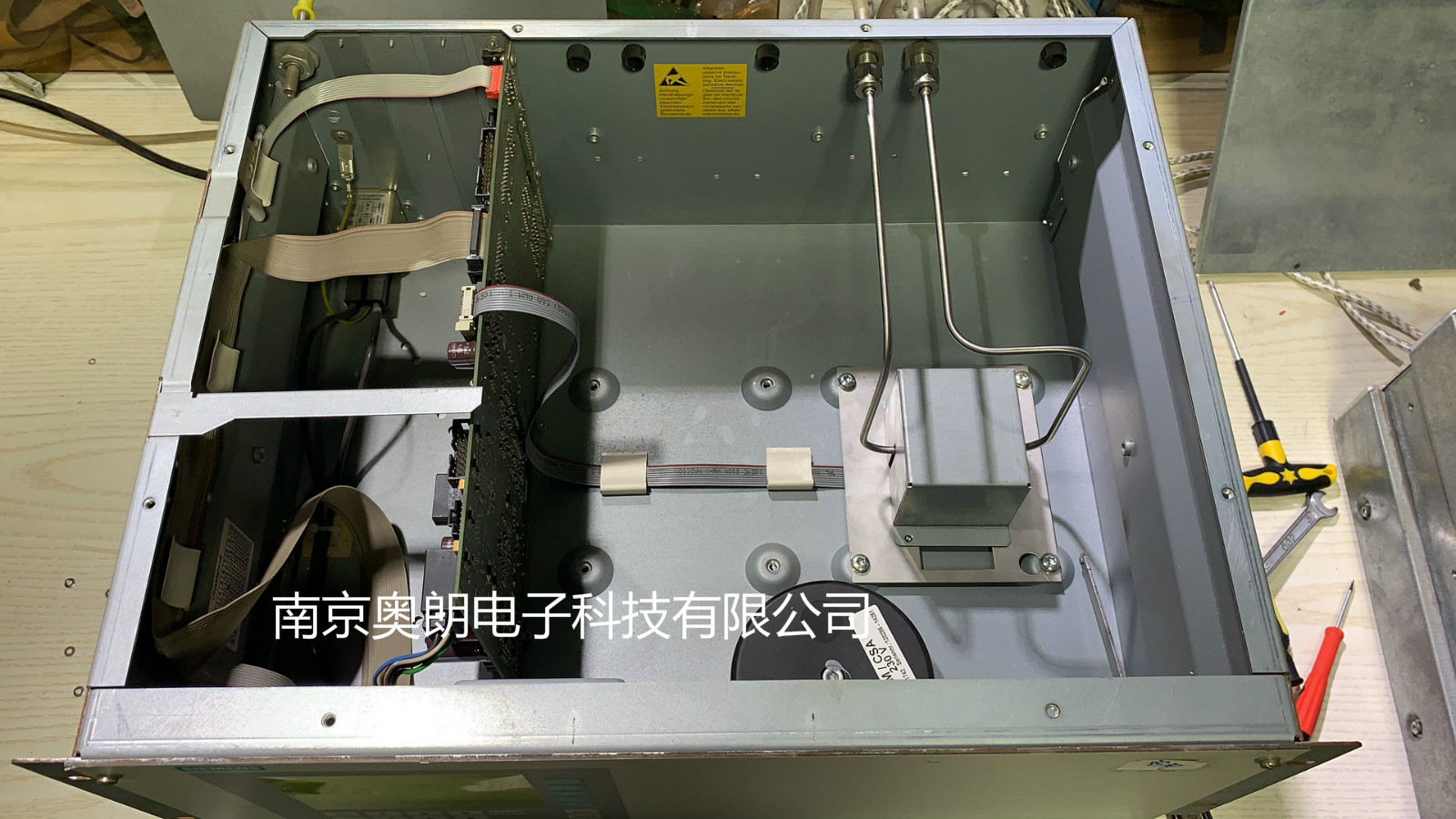

機架/分析單元的設計

• 帶4個 hu的19”機架可安 裝于擺動框架上

• 帶4個 hu的19”機架可安 裝于機柜中,帶 或不帶有滑軌

• 前面面板可以被卸下以對分析儀進行維修 （連接筆記本電腦,rs 485）

• 內部氣路：管道的材質為不銹鋼 （1.4571）

• 氣連接：管道的直徑為6 mm 或者 1/4”

• 分析單元的材質是不銹鋼（1.4571）；傳 感器的潮濕部件具有以下材料： si,sioxny, 金屬, 環氧樹脂。

（四）設計

顯示屏和控制面板

• 大_屏幕的lcd可同時顯示：

- 測量值（數字量和模擬量的顯示）

- 狀態欄

- 量程

• 使用菜單來調節lcd顯示的對比度

• 持久的led背景燈顯示

• 測量值以五位數字顯示（小數點也被認為是一 位數）

• 可擦洗膜狀鍵盤/前面面板

• 通過基于菜單的操作來進行配置、測試功能和標定

• 用戶幫助以純文本顯示

• 濃度變化趨勢以圖形化方式顯示；時間間隔可以設定

• 操作軟件帶有兩種語言顯示： 德文/英文,英文/西班牙文,法文/英文, 西班牙文/英文,意大_利文/英文

（五）輸入和輸出

• 兩個可自由配置的模擬量輸入（例如：運 于交叉干擾和外部壓力傳感器的校正）

• 六個可自由配置的二進制輸入（例如：量 程切換）

• 六個可自由配置的繼電器輸出（例如：故 障、維護請求、極限報警的外部電磁閥）

• 擴展之后有八個額外的二進制輸入和八個 額外的繼電器輸出,它們可以運來對多達四 種標定氣進行標定

（六）通訊

• rs485接口（標準）

• rs232轉接器（可選）

• 通過profibus dp/pa接口來接入網絡

• 作為維修和維護工具的 siprom ga軟件
