ec18070303-v04-1ae4小鹿小夜燈mcu方案

一．功能說明

產品使用3.7v18650電池供電

1,使用一個按鍵輕觸開關k1；

2,led分為兩組：3個5050rgb彩燈并聯,一個白燈珠wl；

3,產品上電不工作,有帶電記憶功能。

4,單擊k1:on/off 白燈wl,白燈wl帶定時10分鐘,每當白燈wl打開時,都重新定時。

5,長按住k1不放：顏色切換,以1hz跳變轉換,松手開k1后,選定該光色。循環順序為（黃色(r+g), 橙色(r+50％g), 紅色, 粉 紅色(r+b), 藍色, 藍綠色(g+b), 綠色, 七彩（用不倒翁的波形）,off關閉）。例如：黃色常亮1.0秒---橙色常亮1.0秒---紅色常亮1.0秒等如此循環,注意：off關閉也是在循環里的,就是七彩亮完后,下個切換就是off了。帶記憶功能,比如說選定了紅光,下次打開夜燈的時候就是紅光亮。

6,長按k1 2秒后松手：打開夜燈,將以上次選擇的光色亮起（首次系統上電,開夜燈默認亮 黃光）,30分鐘后自動滅,每次打開夜燈都重新定時。夜燈的關閉在功能第2項里,長按住k1不放,在切換到off的時候松開k1,夜燈就會關閉。

7,插入usb充電后：取消定時。比如說夜燈現在正在亮著,插入usb充電,定時取消其他功能正常。

8, 增加的七彩波形圖如下

二．直流電氣參數主控芯片工作電壓是dc2.2-5.5v

vdd=5v,ta=25℃

特性符號引腳條件最 小典型最 大 單位工作電壓vdd fcpu=0~4mhz（內部振蕩器）2.2-5.5v工作電壓vdd fcpu=0~2mhz（內部振蕩器）1.8-5.5v輸出高電平

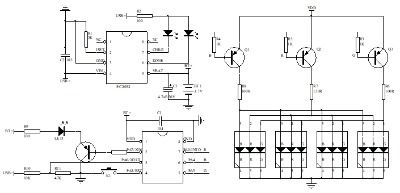

驅動電流ioh所有輸出腳voh=vdd-0.7v,vdd=5v6--ma輸出低電平

驅動電流iol所有輸出腳vol=0.7v,vdd=5v10--ma靜態功耗 6isb6vdd關 lvr、lvd,rtc 模式,vdd=5v-1020ua動態功耗iddvddfcpu=2mhz@hirc=4m/2t-550-ua  三．電路圖參考：

四．版本說明：

版本日期描述ec18070303-v03-3c202018/7/18v01初版ec18070303-v04-1ae42018/11/02v02增加七彩閃
