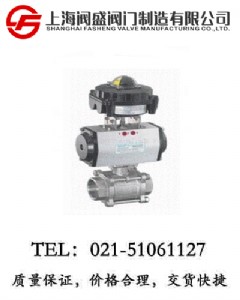

三片式氣動球閥
http:// /product/1144.html
|
|
產品名稱： |
三片式氣動球閥 |
| 產品型號： |
q611f |
| 產品口徑： |
dn6-100mm |
| 產品壓力： |
1.6-32mpa |
| 產品材質： |
鑄鋼、不銹鋼 |
| 聯系電話： |
|
| 聯系傳真： |
021-51062214 |
| email： |
fashengfamen@ |
| 聯系人： |
陳云非 |
| 聯系手機： |
|
| qq： |
203398752 |
| 公司名： |
上海閥盛閥門制造有限公司 |
| 帳號： |
03403300040015985 |
| 稅號： |
310115093693896 |
| 售后承諾： |
質保一年，質量三包：包修、包換、包退。 |
|
|
三片式氣動球閥分為整體式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊�？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于pn1.0～4.0mpa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯 ）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸 、醋酸 、氨鹽 水、中和水等多種介質。
|
公稱通徑 dn(mm)
|
6-100
|
|
公稱壓力 pn(mpa)
|
1.6
|
|
公稱壓力 ps(mpa)
|
強度試驗
|
2.4
|
|
密封試驗
|
1.8
|
|
材料 材料代號
|
c
|
p
|
r
|
|
主要零件
|
閥體
|
wcb
|
cf8 304
|
cf8m 316
|
|
球體
|
wcb
|
cf8 304
|
cf8m 316i
|
|
閥桿
|
2cr13
|
0cr18ni9ti
|
0cr17nimo2
|
|
密封圈
|
增強聚四氟乙烯 對位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸 類
|
醋酸 類
|
|
適用溫度
|
-28 ℃ -300 ℃
|
|
氣動裝置
|
型號
|
obd 系列
|
|
氣源壓力
|
0.4-0.7mpa
|
|
執行標準
|
設計制造
|
結構長度
|
法蘭尺寸
|
壓力溫度
|
試驗檢驗
|
|
gbt/12238
|
gb12221
|
/
|
gb/t13927
|
gb13927
|
三片式氣動球閥安 裝尺寸表：
|
口徑
(mm)
|
尺 寸
|
氣動裝置型號(僅供參考)
|
|
三段式
|
對焊式
|
承插焊式
|
|
g
|
l
|
d
|
l
|
d
|
d
|
l
|
d
|
d1
|
a
|
|
6
|
1/4
|
65
|
11.6
|
65
|
11.6
|
18
|
65
|
11.6
|
14.1～14.3
|
9.5
|
obd50
|
|
10
|
3/8
|
65
|
12.7
|
65
|
12.7
|
18
|
65
|
12.7
|
17.55～17.8
|
9.5
|
obd50
|
|
15
|
1/2
|
67
|
15
|
67
|
15.8
|
24
|
67
|
15
|
21.7～21.95
|
9.5
|
obd50
|
|
20
|
3/4
|
82
|
20
|
82
|
20
|
28
|
82
|
20
|
27.05～27.3
|
11.1
|
obd50
|
|
25
|
1
|
91
|
25
|
91
|
25
|
34
|
91
|
25
|
33.8～34.05
|
12.7
|
obd50
|
|
32
|
11/4
|
108
|
32
|
108
|
32
|
41
|
108
|
32
|
42.55～42.8
|
14.3
|
obd65
|
|
40
|
11/2
|
129
|
38
|
129
|
38
|
49
|
129
|
38
|
48.65～48.9
|
15.89
|
obd65
|
|
50
|
2
|
148
|
50
|
148
|
50
|
62
|
148
|
50
|
61.1～61.35
|
17.4
|
obd80
|
|
65
|
2
|
186
|
64
|
193
|
64
|
78
|
/
|
/
|
/
|
/
|
obd80
|
|
80
|
3
|
206
|
78
|
222
|
78
|
94
|
/
|
/
|
/
|
/
|
obd100
|
|
100
|
4
|
240
|
98
|
273
|
98
|
124
|
/
|
/
|
/
|
/
|
obd130
|
|
|
|
美國閥盛閥門集團，創業于1950年，至今，已成為世界屈指可數的綜合閥門廠家之一。閥盛不僅生產一般設備用閥門以及各種工業成套設備用閥門，還生產各種自動操作、測試設備用閥門。
閥盛閥門擁有十家生產工廠。在這些工廠里，從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，閥盛的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“可靠的閥門”。
|
以上是上海閥盛閥門制造有限公司廠家直供三片式氣動球閥的詳細信息，如果您上海閥盛閥門制造有限公司廠家直供三片式氣動球閥的價格、廠家、型號、圖片有什么疑問， 請 聯系供應商 或 請供應商聯系我
