一、功能特點

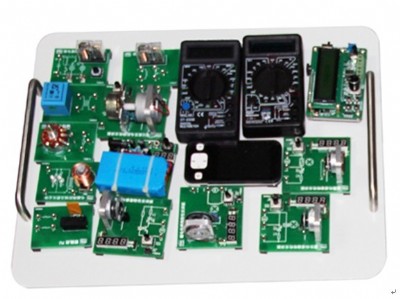

總體工藝：采用3mm厚綠色優質電路板，背面固定有磁鐵，元件板可以吸附在黑板上和學生的實訓板上，方便學生實訓和教師教學。

1. 學生實訓用彩色液晶示波器

采用數字彩色液晶屏，采樣頻率1m，自動量程，界面友好，單通道，工作電源采用12v直流電源，示波器可以吸附于任何鐵質板上。（示波器外購）

2. 波形信號發生器

液晶顯示設定波形內容，可以產生方波、正弦波、階梯波、三角波和雜波，頻率和占空比可以任意調節，輸出振幅可以調節，輸出為ttl電平和對稱波輸出，輸出頻率范圍：0-500khz。

3. 小型萬用表

外形尺寸：65×110mm，可以吸附黑板上。

交流電壓檔：0-20v

毫伏檔：0mv-2v

直流電壓檔：0-20v

直流電流檔：0-2a

電阻檔：0-2m

交流電流檔0-2a

4. 可充電鋰電池組

0-4a大電流輸出鋰電池電源，具備斷路自保護功能，輸出電壓類型為12v、5v和1-12v連續可調三種電壓，鋰電池可以反復充電。

5. 實訓指導書

按照規劃好的實訓項目編制實訓指導書，實訓指導書按照項目細分目的和要求、實訓課時、實訓器材、原理與應用、實訓步驟(講解、演示、汽車上的應用、學生演示、考核、教學延伸)、注意事項、實訓小結等編寫。

二、可以完成基本實驗電路

（一）特性實訓電路

1. 歐姆定律實訓電路

2. 電功率實訓電路、串并聯實訓特性電路

3. 惠斯通電橋實訓電路

4. 熱敏電阻特性實訓電路

5. 光敏電阻特性實訓電路

6. 磁簧管特性實訓電路

7. 二極管特性實訓電路

8. 穩壓二極管特性電路

9. 發光二極管特性實訓電路

10. 全波和半波整流實訓電路

11. 光敏二極管特性實訓電路

12. 三極管特性實訓電路

13. 場效應管特性實訓電路

14. 可控硅特性實訓電路

15. 雙極放大電路實訓

16. 繼電器控制實訓電路

17. 17、7段數碼管特性實訓電路

18. 楞次定律實訓電路

19. 變壓器實訓電路

20. 互感特性實訓電路

21. 霍爾傳感器特性電路

22. 各種電位器特性電路

23. 電容充放電實訓電路

24. 555時基實訓電路

25. 運算放大器特性電路

26. 比較器特性實訓電路

27. 壓電陶瓷特性實訓電路

28. 三端集成穩壓實訓電路

29. 光電耦合特性實訓電路

30. 電容的串并聯實訓電路

（二）在汽車上的應用實訓電路

1. 三極管驅動執行器開關電路

2. 整流穩壓濾波電源實訓電路

3. 定時延時實訓電路

4. 汽車直流升壓點火電路

5. 壓電陶瓷特性測量汽車爆震

6. 自動燈光控制電路實訓(光敏二極管應用0

7. 汽車夜間會車自動變光電路實訓(光敏電阻應用)

8. 汽車水溫自動控制電路實訓(窗口比較器應用)

9. 場效應管驅動汽車功率元件

10. 汽車空調陽光強度風量(控制風扇轉速)電路實訓(光敏二極管特性應用)

11. 汽車儀表燈光亮度調節(可變電阻器特性應用)

12. 汽車氧傳感器濃稀指示電路實訓(比較器特性應用)

13. 光電耦合自動控制電機運轉電路(光電耦合特性電路)

14. 機油液位報警電路實訓(555時基電路應用)

15. 車速傳感器信號模擬電路(555時基頻率發生電路應用)

16. 旋轉滑閥怠速馬達控制電路實訓(555時基占空比電路應用)

17. 空調風扇轉速自動調節電路(555時基占空比及三極管放大原理電路應用)

18. 雨刮水液位報警電路實訓(舌簧管原理應用)

19. 汽車座椅位置感應電爐實訓(霍爾傳感器特性應用)

20. 防盜系統震動報警實訓電路

21. can總線實訓電路
