国自产在线精品一本无码中文|伊伊综合在线视频无码精品|91久热欧美极品第一页|国产精品久久自在自线

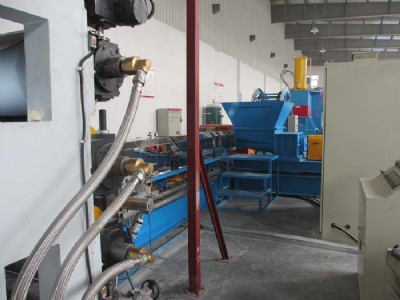

螺槽深度h即螺紋外半徑于根部半徑之差。根據(jù)壓縮比的要求，加料段槽深大于熔融段，熔融段槽深又大于均化段。加料段螺槽深度大，有利于提高其輸送能力；但槽深太深，一則使螺桿強(qiáng)度下降，導(dǎo)致螺桿在較大扭力作用下發(fā)生剪斷；二則太深使塑料在槽間混合不均、攪拌不勻，影響熱傳導(dǎo)和熱平衡，導(dǎo)致螺桿塑化能力下降。而熔融段和均化段螺槽漸淺，螺桿對物料產(chǎn)生較高的剪切速率，有利于筒壁向物料傳熱和物料的混合、塑化；但是太淺，螺槽容積減小，直接影響擠出量。7. 螺桿與機(jī)筒的間隙δ即機(jī)筒內(nèi)徑與螺桿外徑之差的一半。螺桿與機(jī)筒間隙的大小，對擠塑質(zhì)量和產(chǎn)量都有很大的影響，特別是對塑化起著主要作用。當(dāng)螺桿與機(jī)筒的間隙太大時，尤其時均化段間隙增大，則塑料的逆流、漏流現(xiàn)象增加，不但引起擠出壓力的波動，影響擠出量；而且由于這些回流的增加，使塑料過熱，這是由于摩擦加劇的結(jié)果，這種過熱，尤其發(fā)生在散熱不良的環(huán)境中，往往導(dǎo)致塑料分解，造成塑化差、成型困難。因此，螺桿與機(jī)筒間隙一般控制在0.1～0.6mm間。8. 螺桿頭部結(jié)構(gòu)螺桿頭部的形狀和幾何尺寸，與物料能否平衡的從螺桿進(jìn)入機(jī)頭，能避免滯流，以免局部物料受熱時間過長而產(chǎn)生熱分解現(xiàn)象等。不同形狀的螺桿頭，在擠塑過程中，塑料從螺桿進(jìn)入機(jī)頭時的流動方式也不同。從旋轉(zhuǎn)運(yùn)動變?yōu)橹本�運(yùn)動，這時靠筒壁處的塑料流動慢，在中心處的流動快，根據(jù)塑料的流動狀態(tài)，螺紋深度和兩側(cè)的圓弧半徑可以相應(yīng)變化，以適應(yīng)螺桿各段的要求。螺桿頭部常采用錐角較小的錐體形狀，為了增加攪拌作用，可在錐體形狀上制成與螺桿均化段連續(xù)的螺紋。9.  螺桿螺紋的頭數(shù)在其它條件相同時，多頭螺紋與單頭螺紋相比，多頭螺紋對物料的正推力較大，攫取物料的能力較強(qiáng)，并可降低塑料熔體的倒流現(xiàn)象。但螺紋全部都是多頭螺紋時，會由于各條螺槽的熔融 roman"'>。
