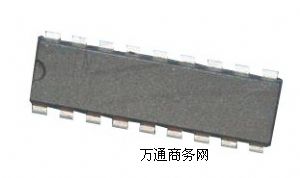

這是一sn8p2602c類似risc的高性能和低功耗的8位微控制器。該裝置設計與優秀的集成電路結構包括程序存儲器到1k字的otp rom，48字節ram數據存儲器，一個8位定時器計數器（t0 + rtc），一個8位定時器/計數器（tc0），看門狗定時器，三個中斷源（t0，tc0，int0），一個通道可編程一個通道pwm，2k／4k蜂鳴器輸出，高吸收電流40ma gpio引腳（5.0 ~p5.3，p5.5），和四級堆棧緩沖區。有四個振蕩器的配置選擇產生系統時鐘，包括外部高／低速晶體，陶瓷諧振器或外部rc 16mhz，內部rc振蕩器系統時鐘，包括一個內部低頻rc振蕩器慢模式編程控制。
otp rom的大�。�1k×16位
內存大�。�48×8位
4-levels堆棧緩沖區
雙向i / o：p0，p1，p5
內部上拉電阻：p0，p1，p5
內部下拉電阻：~ p5.3 5.0
高吸收電流40ma gpio引腳：5.0 ~ p5.3，p5.5
可編程的開漏：p1.0
電平觸發喚醒輸入端口：p0，p1
1個外部中斷（int0）：p0.0
2的內部中斷：t0，tc0
8位定時器：t0
8位計數器/定時器，可編程的pwm：tc0
一個通道2k 4k蜂鳴器輸出：p5.5 /
在芯片的看門狗
內部時鐘：16mhz rc振蕩器
外部時鐘：晶型高達16mhz / rc型高達10mhz
內部低時鐘：rc振蕩器，在3v約16khz，32 5v
省電低功耗選項
每個指令周期的一個時鐘
大多數指令都是單周期只有
所有rom查找表的功能區（movc）
