折彎機技術參數及配置

一、 機床型號名稱:

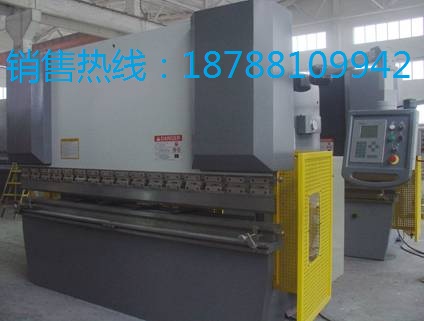

1、型號：   wc67k-125t/4000數控折彎機

二、主要參數：

1、公稱力            125      kn

2、工作臺長度         4000     mm

3、立柱間距            2940     mm

4、喉口深度            320      mm

5、滑塊行程               120       mm

6、最大開啟高度           370        mm

7、主電動機功率         7.5      kw

8、數控軸數            3+1軸 （y1,y2,x,v）

y1 y2軸---控制滑塊兩端同步運動并定位。

x軸---控制后擋料整體前后方向運動并定位。

v軸   控制工作臺擾度補償

10、滑塊行程速度：快下     200      mm/s

                 慢下     10       mm/s

                 回程     180       mm/s

11、后擋料行程：            600       mm

12、后擋料最大運行速度：    200     mm/s

13、后擋料重復定位精度：    0.05     mm

  14、外形尺寸:長 4000mm，寬 1600 mm，高 2700 mm

三、折彎機設計、制造驗收標準  按照國家下列標準設計:

jb/t 2257.1-1992     《板料折彎機 技術條件》

jb/t 2257.2-1999     《板料折彎機 型式與基本參數》

jb/10148-1999        《板料折彎機 安  全技術要求》

gb/t 14349-93        《板料折彎機精度》

四、機器噪聲測量標準：

a計權聲壓級lpa≤82db（a）

a計權聲功率級lwa≤94 db（a）

五、性能特點：

機架采用全鋼整體焊接結構，通過正火及高頻振動消除內應力，保證機床的整體精度，有極佳的剛度，有極好的抗扭曲、抗傾斜能力。加厚的工作臺板、加厚的滑塊，使整機具有很高的剛性，因此折彎時滑塊、工作臺變形極小，工件具有極好的直線度和角度一致性。

六、主要配置:

★ 數控裝置-- da-56

★ 高性能伺服液壓系統(tǒng)控制同步

★ 兩側配光學尺檢測同步位置反饋

★ 后擋料配高性能伺服電機及滾珠絲桿。

★ 采用dnc系統(tǒng)控制的液壓式下工作臺撓度補償。

★ 油缸----江都永堅。

★ 主油缸密封件----美國派克（parker）。

★ 電氣元件----德國西門子公司。

★ 配標準上、下模具。

★ 配前托料架。

七、 主要進口配件

    ★數控系統(tǒng)：                    瑞士delem公司da-56

    ★液壓系統(tǒng)：                    德國hoerbiger

    ★伺服電機：                    臺灣

    ★光學尺：                      意大利esa/gv

  ★油管接頭：                    德國emb+美國parker

    ★密封件：                      美國派克
