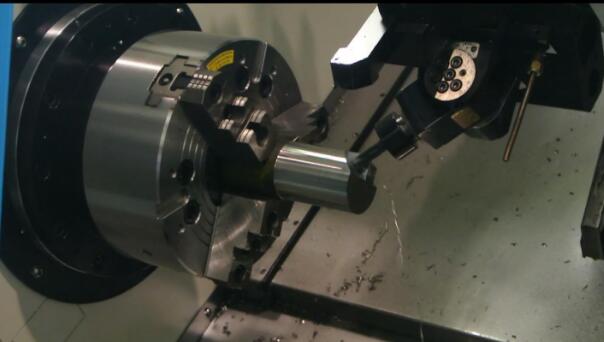

伴隨著加工件的日益復雜化、精度等級以及加工效率的提高,多軸向、高轉速成為工具機必備的條件,除了加工中心機走向機能復合化外,車床方面已由早期的臥式車床開發出許多新的加工形態,例如雙刀塔、立式車床、倒立車床、以及車銑復合機種,以順應新時代加工方式的需求。其中車銑新概念復合機無疑是一項新技術結合的工具機杰作,最大的優點在于可輕易地在同一機臺上做復雜零件的加工,可同時進行車削、鉆孔、攻牙、端面切槽、側面切槽、側面銑削、角度鉆孔、曲線銑削……等等。藉由一臺工具機即可完成一個零件的所有加工流程,大大降低上下料換機臺加工的時間,以及減少人為公差的機會,達到"Do In One"的加工概念。在新世代車銑復合機中,不論是具分度的C軸頭部、副主軸、Y軸等,都必須搭配動力刀塔才能具備車銑復合的功能,因此一款功能性佳、精度高的C軸動力刀塔,將使新世代車銑復合機更臻完善。

一般可分為德式快換刀座VDI系統,日韓標準BMT系統,以及非標聯軸器。

VDI系統

1、一字型:意大利Duplomatic軸向入刀式刀塔專用驅動齒DIN1809;零點定位齒型(漸開線栓槽型):德國SAUTER刀塔改良型專用驅動齒DIN5480/5482;

2、梅花型:意大利BARUFFALDI刀塔專用驅動齒SPUR MT TOEM;

3、T字齒:美國HASS刀塔專用驅動齒;

4、斜傘齒輪:德國特勞伯TRAUB刀塔專用驅動齒。

BMT系統

1、一字型:韓國斗山DOOSAN(PUMA系列)刀塔專用1809;

2、零點定位齒型:5480;

3、特殊一字型:日本森精機MORISEIKI(NL系列)刀塔專用;

非標系統

一般要找原廠家購買,也可找動力刀座制造商定制。

國內只有臺灣能制造動力刀座的,其中規格較全的為臺灣HOLDWELL豪力輝。

國外動力刀座專業廠家如西班牙MADAULA等,另各大生產車銑復合機的廠商均有配套刀座銷售,但一般只針對該公司的刀塔配套,而不會制造其他型號的刀座。

1、不要再?zèng)]有開啟冷卻液的情況下使用,內部油封可能快速磨損;

2、為避免動力刀座內部機件過度磨損或油封損壞,冷卻液需要有適當?shù)倪^濾裝置;

3、不可超過刀座額定最大轉速;

4、不可超過刀座最大容許水壓;

5、使用刀具為有中心出水刀具;

6、需搭配止水筒夾及止水螺帽使用;

7、使用前確認內外部噴水處無阻塞;

8、運轉前需先供水避免過熱;

9、只需中心出水時可將外部噴水關閉;

10、關閉外部出水時,將外部噴水處使用螺絲將其封閉;

11、禁用鐵錘等工件物敲擎外部;

12、首次使用可以最大轉速的70%,無負載旋轉1小時,以達到磨合效果。

選用動力刀座前需要提供以下信息:

機床信息:機床的制造商及型號,機床的輸出功率、扭矩和轉速,機床的刀塔類型及輸入接

口 (VDI 、BMT或其他);

加工應用信息:零件材料種類,切深、切寬和進給及所采用的轉速;

刀座信息:動力刀座的類型( 軸向、徑向、0-90度可調、雙輸出及特殊固定角度等);

輸出類型:er 夾頭, 刀柄輸出(BT ,HSK ,WELDON及其它);

其他特殊要求: 是否內冷,轉速比等;
